情報ウィンドウを使ってみよう

1. メニューウィンドウの[なびウィンドウ...]の１つ上に，[情報ウィンドウ...]というメニューがあります。情報ウィンドウを出してみましょう。

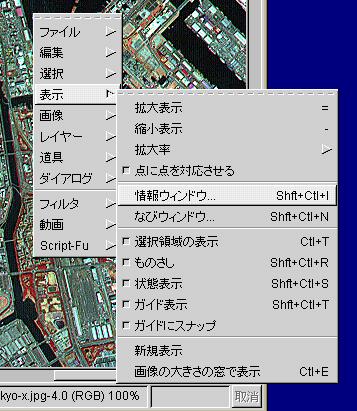

   情報ウィンドウを選ぶ

2. 情報ウィンドウが出てきました。大きさとか色のタイプなどの情報が表示されています（ここでは特に説明しません）。

   情報ウィンドウ

3. [拡張]というタブをクリックしてみましょう。今度は違う情報が出てきました。

   情報ウィンドウの拡張画面

   • このASTERのカラー画像は，
     • 青（Ｂ）にバンド１（私たちが緑と感じる波長の光）
     • 緑（Ｇ）にバンド２（私たちが赤と感じる波長の光）
     • 赤（Ｒ）にバンド３（私たちが見ることができない近赤外線の光）
     の各観測画像を割り当てて，作られています。私たちが感じる色とASTER画像の色が違って見えるのは，このように色を作る波長の組み合わせが違うからです。

     ASTERのバンド	ASTERが観測した光	カラー画像における色
     バンド１	緑	青（Ｂ）
     バンド２	赤	緑（Ｇ）
     バンド３	近赤外線*	赤（Ｒ）

     * 私たちには見えない光です

   • 拡張画面のＲとＧとＢの値は，カーソルがある画素のバンド３，バンド２，バンド１の値を示しています。

   • もう１つ，Ａという値があります。これはアルファチャネルというものですが，ここでは関係ないので説明しません。

   • このように情報ウィンドウを使うと，カーソルの位置の値を色別に知ることができるのです。

ひとくちメモ（１）〜ASTERに青のバンドが無いわけ〜 ASTERには，私たちが青と感じる光を観測できるバンドがありません。 これには幾つか理由がありますが，近赤外のバンドの方が植生や地形の観測に優れていることや，青の光を用いた観測は大気分子による邪魔を受けやすいこと，などが挙げられます。 なお，Landsat7衛星に搭載されているETM+というセンサはASTERに似たセンサですが，こちらには青のバンドがあります。

ひとくちメモ（２）〜画像の色の割り当て方〜 この授業では，バンド１（緑の光）を画像の青，バンド２（赤の光）を画像の緑，バンド３（近赤外の光）を画像の赤，に割り当てて，カラー合成されています。しかし，色の割り当て方は，こればかりではありません。次の画像は色の割り当て方を変えた例です（クリックすると大きくなります。戻るときはブラウザの「戻る」ボタンをクリックしてください）。 １:青/２:緑/３:赤 １:緑/２:赤/３:青 １:赤/２:緑/３:青 このように色の割り当て方は多々ありますが，混乱を避ける意味でも，通常は授業で使っている割り当て方（上の３枚のうち，一番左）が使われます。この割り当て方では，観測バンド（１→２→３）の波長の順番（緑→赤→近赤外）と，画像の色の波長の順番（青→緑→赤）が同じになっており，直感的に理解しやすくなっています。
